如何通過XML實現FusionCharts組合圖

原創|其它|編輯：郝浩|2012-06-03 22:12:23.000|閱讀 2876 次

概述：當我們想在一張圖形里表示多個圖形類型時，我們就要用到組合圖。FusionCharts提供了雙Y軸組合圖，它有兩個Y軸，每個軸表示不同的刻度（例如，收益和數量，或者訪問量和下載量等等。）。本章我們來看看什么是組合圖形，以及它的XML是怎么寫的。

# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>

當我們想在一張圖形里表示多個圖形類型時，我們就要用到組合圖。FusionCharts提供了雙Y軸組合圖，它有兩個Y軸，每個軸表示不同的刻度（例如，收益和數量，或者訪問量和下載量等等。）。本章我們來看看什么是組合圖形，以及它的XML是怎么寫的。

圖形左邊的坐標軸叫主坐標軸，圖形右邊的叫次坐標軸。

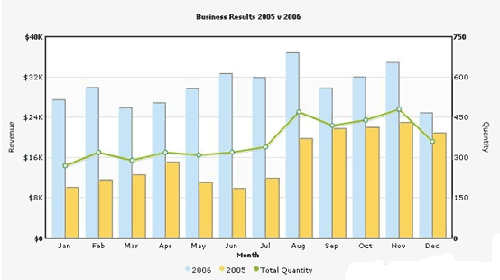

FusionCharts里組合圖分為2D和3D，下面的圖形就是一個2D雙Y軸組合圖。

FusionCharts,圖表,Flash圖表,FusionCharts圖表,XML

這個圖里有月銷售額和數量，X軸表示月份。現在我們來看看這兩個Y軸：

主Y軸表示2005和2006的銷售額，柱狀圖和這個主Y軸對應。

次Y軸表示數量，曲線圖和次Y軸對應。

在雙Y軸圖形里，我們必須提供至少兩個數據集，一個對應主Y軸，一個對應次Y軸。如果你沒有提供兩個，圖形就不會正確顯示。

上圖的XML代碼如下：

1. <graph caption='Business Results 2005 v 2006' PYAxisName='Revenue' SYAxisName='Quantity'
2. xAxisName='Month' showValues='0' decimalPrecision='0' bgcolor='F3f3f3' bgAlpha='70'
3. showColumnShadow='1' divlinecolor='c5c5c5' divLineAlpha='60' showAlternateHGridColor='1'
4. alternateHGridColor='f8f8f8' alternateHGridAlpha='60' SYAxisMaxValue='750'
5. >
6. <categories>
7. <category name='Jan' />
8. <category name='Feb' />
9. <category name='Mar' />
10. <category name='Apr' />
11. <category name='May' />
12. <category name='Jun' />
13. <category name='Jul' />
14. <category name='Aug' />
15. <category name='Sep' />
16. <category name='Oct' />
17. <category name='Nov' />
18. <category name='Dec' />
19. </categories>
20.
21. <dataset seriesName='2006' parentYAxis='P' color='c4e3f7' numberPrefix='$'>
22. <set value='27400' />
23. <set value='29800' />
24. <set value='25800' />
25. <set value='26800' />
26. <set value='29600' />
27. <set value='32600' />
28. <set value='31800' />
29. <set value='36700' />
30. <set value='29700' />
31. <set value='31900' />
32. <set value='34800' />
33. <set value='24800' />
34. </dataset>
35.
36. <dataset seriesName='2005' parentYAxis='P' color='Fad35e' numberPrefix='$'>
37. <set value='10000' />
38. <set value='11500' />
39. <set value='12500' />
40. <set value='15000' />
41. <set value='11000' />
42. <set value='9800' />
43. <set value='11800' />
44. <set value='19700' />
45. <set value='21700' />
46. <set value='21900' />
47. <set value='22900' />
48. <set value='20800' />
49. </dataset>
50.
51. <dataset seriesName='Total Quantity' parentYAxis='S'
color='8BBA00' anchorSides='10'
52. anchorRadius='3' anchorBorderColor='009900' >
53. <set value='270' />
54. <set value='320' />
55. <set value='290' />
56. <set value='320' />
57. <set value='310' />
58. <set value='320' />
59. <set value='340' />
60. <set value='470' />
61. <set value='420' />
62. <set value='440' />
63. <set value='480 '/>
64. <set value='360' />
65. </dataset>
66.
67. </graph>

這個組合圖的XML和一個多系列圖形的XML較為類似，因此，我們只解釋以下不同的地方。

在雙Y軸組合圖里，有兩個Y軸，每個Y軸都可以有它自己的刻度和數值格式屬性。

PYAxisName表示主軸的名稱，SYAxisName表示次軸的名稱。

在每個數據集里，我們都必須用parentYAxis屬性來指定它是屬于哪個軸。這個屬性的值只能是“P”或“S”。P代表主軸，S代表次軸。例如我們的代碼里，在主軸上有兩個銷售額數據集--“2005”和“2006”：

68. <dataset seriesName='2006' parentYAxis='P' ... >
69.
70. ...
71.
72. <dataset seriesName='2005' parentYAxis='P' ... >

在次軸上有一個數量數據集：

1. <dataset seriesName='Total Quantity' parentYAxis='S' ... >

上面的例子里，數量數據集表示的是2005和2006當月數量的總數。實際上，我們可以在次軸上也設置兩個數據集，一個表示2005年每月的數量，一個表示2006年的。大家可以自己練習一下。

在運行這個例子是，F(xiàn)lash文件應該使用FusionCharts_MSColumn2DLineDY.swf，從上圖我們可以看出，它是column和line的組合，因此要用FusionCharts_MSColumn2DLineDY.swf。
