概述:Solidworks 從2015年到2019年具有許多新功能,需要我們去發現和使用,小編給大家講講SolidWorks DXF / DWG轉換任務的新的高級轉換選項(展開狀態)
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
注意:Solidworks PDM Pro 2019及更高版本和Solidworks 2018或更高版本
Solidworks PDM Professional轉換的新功能,現在可以將擴展的鈑金報告轉換為DXF/DWG格式文件。可以將任務配置為按需運行或通過工作流運行。
如果這些選項不能滿足您的需求,請注意,由SolidXperts開發的CutExclusts工具現在可以定義為PDM中的任何其他轉換任務。有關更多信息,請聯系技術支持。慧都科技 是 正版SolidWorks 西南片區正式授權經銷商,擁有負責正版SolidWorks免費試用,咨詢,銷售,技術支持,售后于一體的專業團隊,旨在為企業提供一站式的三維設計解決方案。
訪問這些新選項的方法如下:

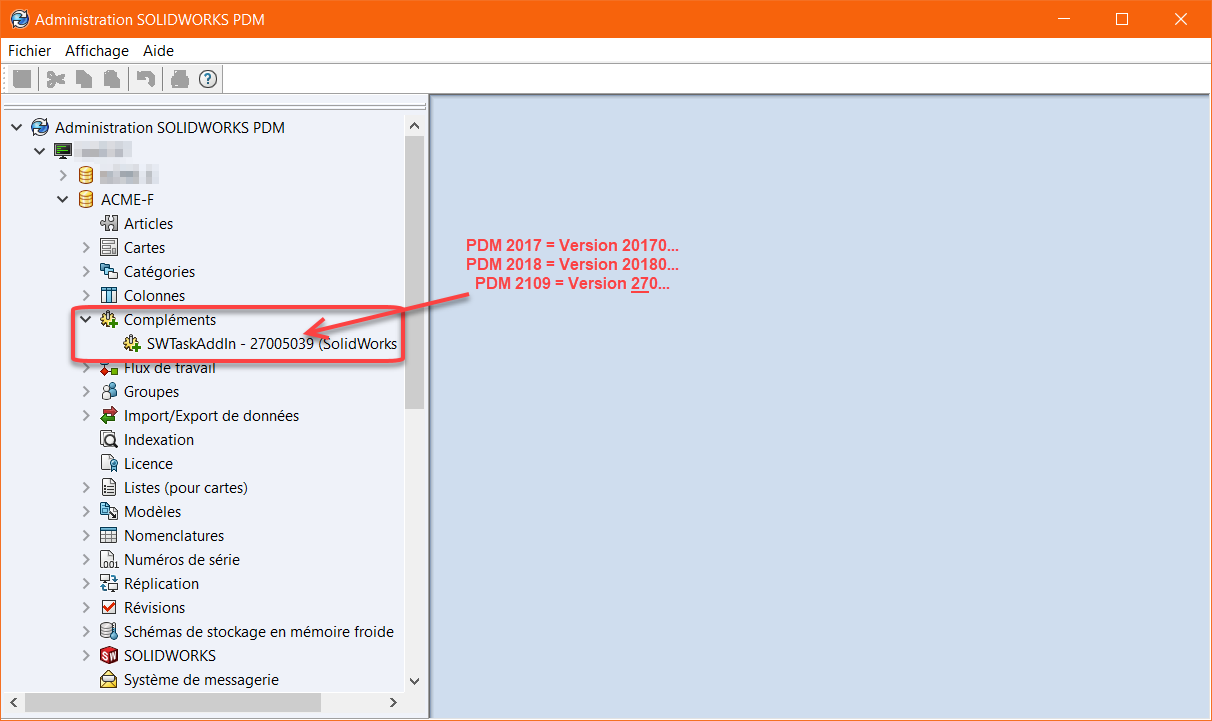

1 檢查SWTaskAddIn加載項的版本。
2 要利用這些新功能,請根據需要將任務加載項更新到2019版本,并導入新的基本任務?Convert.cex(如果您已經有一個同名任務,則將舊任務重命名為第一)

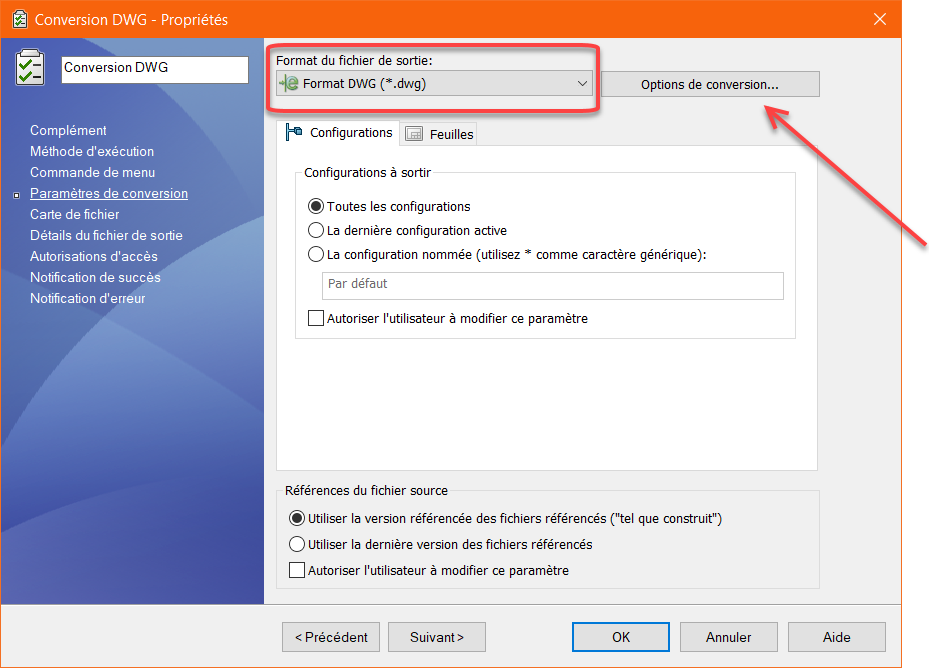

3 定義新的轉換任務(制作副本并重命名轉換任務?,例如:DWG轉換)
選擇格式“ DWG文件或DXF文件”

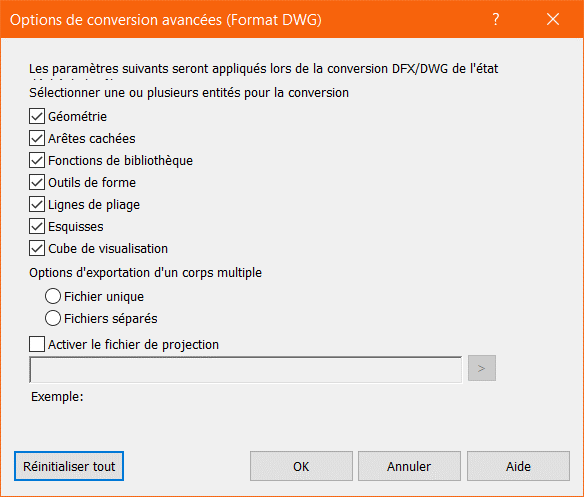

4 現在可以導出高級轉換選項。
進階轉換選項

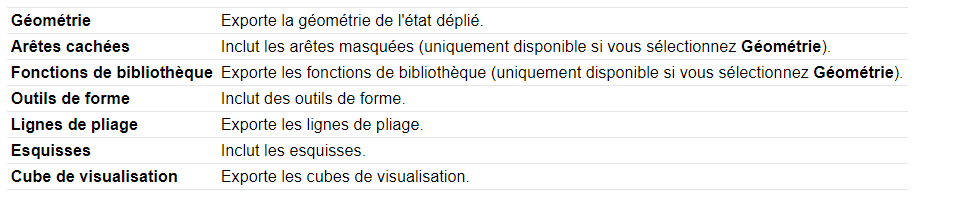

可用的選項有:

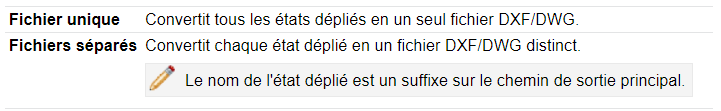

如果是多個實體,請選擇:
可以像配置任何其他轉換任務一樣配置任務,使其按需運行或在工作流過渡中自動運行。
Solidworks從2015年到2019年具有許多新功能。
