概述:在SolidWorks?中,我們可以使用方程式來完成一些模型的簡單繪制,使用方程式,可以讓我們的模型繪制更加快速、靈活,同時方便修改。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
在SolidWorks中,我們可以使用方程式來完成一些模型的簡單繪制,使用方程式,可以讓我們的模型繪制更加快速、靈活,同時方便修改。尤其是做一些二次開發,使用方程式可以使我們的工作事半功倍,而且如果不是很復雜的系列零件模型,可以直接用方程式做成參數化模型。
使用方程式,可以使用全局變量和數學函數定義尺寸,并生成零件和裝配體中兩個或更多尺寸之間的數學關系。

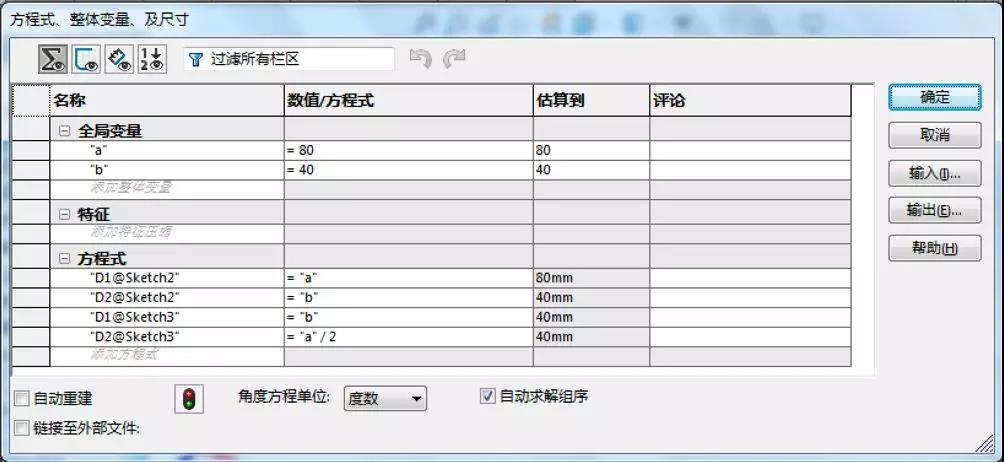

方程式視圖,用于顯示零件或裝配體的所有全局變量和方程式。在此視圖中,我們可以添加全局變量和方程式,還可以編輯和刪除現有的全局變量和方程式,也可以添加評述。
草圖方程式視圖用于顯示僅用于草圖的全局變量和方程式。草圖方程式與用于其它零件和裝配體的方程式不同。 當編輯某個方程式或將其添加至活動草圖時,系統將自動應用草圖實體間的幾何關系、解出相關方程式并自動更新草圖。 如果方程式用于零件和裝配體,則模型在我們重建前不會更新。
尺寸視圖用于顯示活動草圖、零件或裝配體中的所有尺寸,包括帶有設定值和由方程式所決定的尺寸。 該視圖使重新命名數個尺寸的數值輕而易舉。帶設定值的尺寸僅在該視圖中可見,而在方程式視圖、排序視圖或草圖方程式視圖中不可見。
按序排列的視圖用于按照求解順序顯示方程式和全局變量。如果自動求解組序選項已清除,則我們可在此視圖中更改方程式和全局變量的順序。 還可以添加新的方程式和全局變量并為其重新命名,也可以編輯和刪除現有方程式和變量。

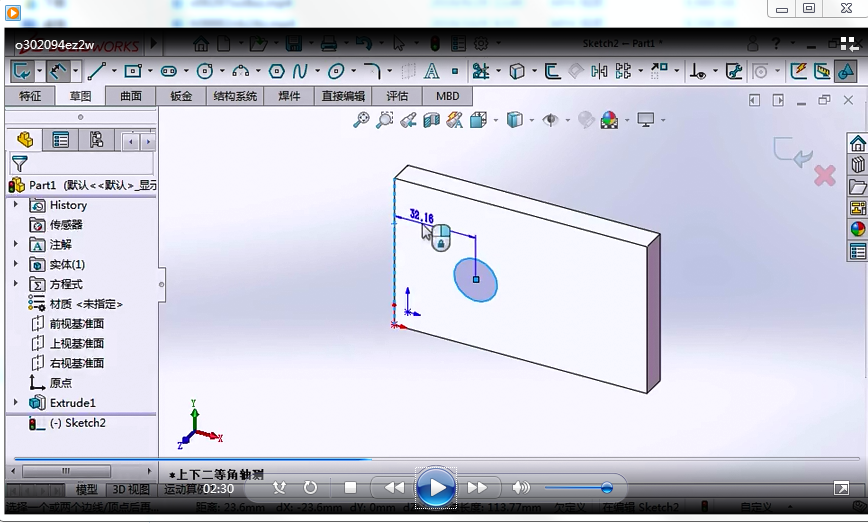

通過這個簡單的視頻,我們先來了解一下簡單的方程式吧。
