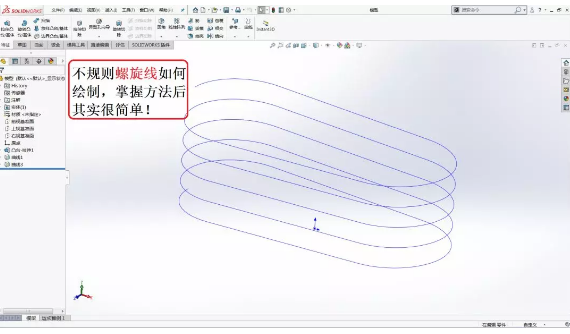

圓形的螺旋線使用SolidWorks軟件的命令可以一步到位,但是不規則的螺旋線繪制起來難度就大很多。比如在散熱器行業,散熱管的形狀可能就是槽口形狀的。
想要對其進行繪制,本視頻就提供了一種非常快捷的方法。使用SolidWorks軟件,繪制思路如下:
1.建立基體特征(槽口)
2.建立投影曲線

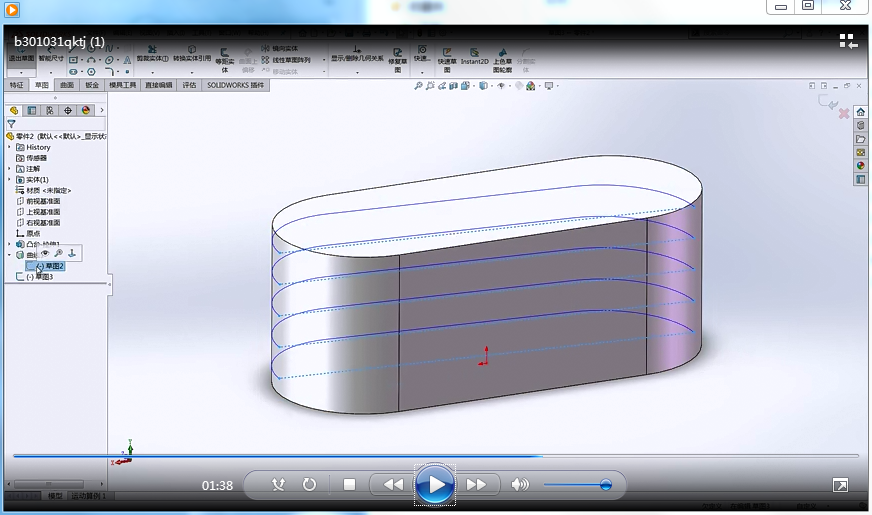

通過基體特征的建立,來確定螺旋形輪廓。可以直接在草圖中采用槽口形狀圖素,并使用拉伸特征進行建模。結果如下圖所示:

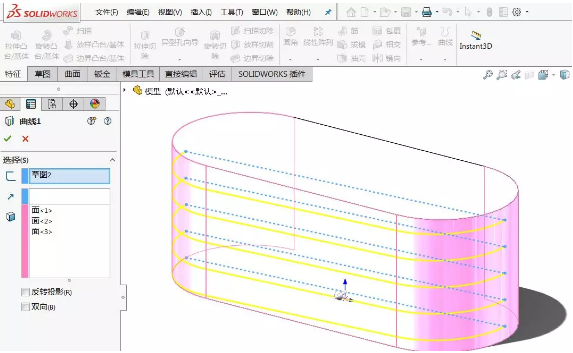

在模型合適的截面上繪制斜線,完成后利用投影曲線功能獲取基體表面上的曲線。該表面曲線就是對應的槽口形螺旋線,需要注意的是要進行正面和反面共兩次投影。
有關螺旋線的詳細操作過程請查看以下視頻。
