當您以前嘗試將具有兩個孔的零部件配合在一起，并且孔之間的距離不相同時，最終會出現配合錯誤。因為無法將第二個孔定義為同心圓。但是現在Solidworks 2018引入了一個全新的選項：未對準的同心配合。

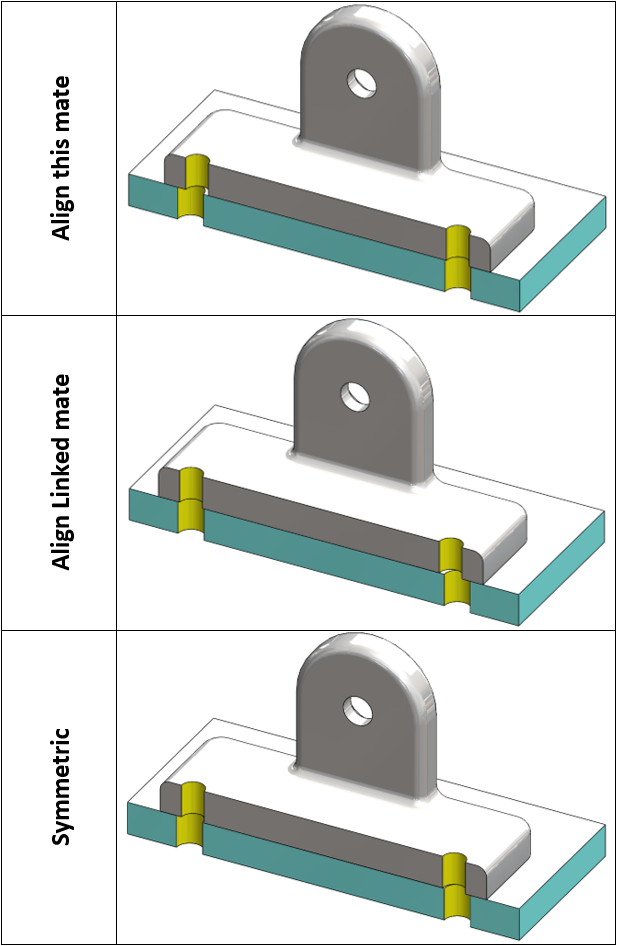

您可以將配合對齊以與第一個或第二個同心配合精確地分辨，并將偏移量應用于未對齊的同心配合。或者，您可以將偏移量均等地應用于兩組配合孔。您還可以指定允許的公差，超出該公差的未對準配合將定義裝配并顯示錯誤。

但是我不要任何錯位的同心伴侶！

讓我們首先從這個異議開始。因為有些公司不接受錯位伴侶的創造。這可能會在其制造過程中引入嚴重的錯誤。為了幫助該組，可以禁用未對齊配合的創建。去做這個：

• 轉到工具>選項>系統選項>程序集。

• 選擇或取消選擇“ 允許創建未對齊的配合”。

由于這是系統選項，因此無需將其保存在模板中。您只需要確保組織內的每個用戶都使用正確的選項即可。

允許錯位的隊友

這是有關如何應用未對齊配合的工作流程：

1.在第一對孔之間添加同心配合。

2.在第二對孔之間添加同心配合。

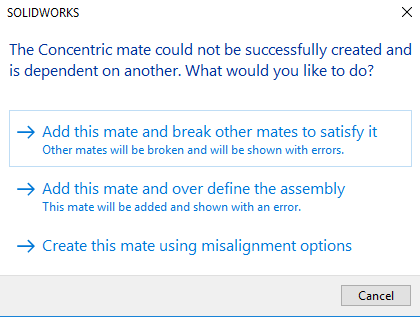

3.出現以下對話框：

4.選擇使用未對齊選項創建此配合。

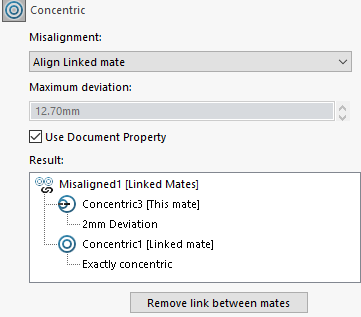

5.在配合PropertyManager中，以下設置顯示為同心的：

5.在“未對齊 ”下選擇以下選項之一：

最大偏差可用于定義一對孔之間的最大允許偏差。此值在文檔屬性中定義。通過取消選擇“ 使用文檔屬性”，可以定義一個自定義值。

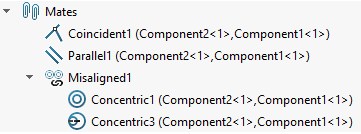

單擊“ 確定”后，將在“配合”文件夾下創建一個“未對齊”文件夾。

通過右鍵單擊未對齊的配合之一，您始終可以刪除未對齊的配合。

定義未對齊配合的默認設置

您可以在文檔屬性中定義未對齊配合的默認行為。為此，請轉到工具>選項>文檔屬性>配合。在這里，您可以為未對齊孔所允許的最大偏差定義默認值。您也可以選擇默認的未對準類型。

結論

由于并非總是需要有完全同心的孔來組裝零件，因此Solidworks 2018可以提供新的未對齊配合選項的良好解決方案。幸運的是，對于那些不想對齊的人，也可以禁用此設置。最后，對于每個工程師來說，知道這個新選項都非常重要，這樣他們的組件才能表現出預期的效果。
