    實時監控是以時間為基準的連續描述信息變化的一種監控方法，在各行各業都具有廣泛的應用，因此，以圖表形式實時記載信息變化曲線給TeeChart賦予了重要的任務。

TeeChart實時監控原理

    Chart圖表是在一個固定區域中顯示指定信息，當需要實時監控時就保持當前時刻以前個時間段的信息，隨著時間的推移，這個時間段會發生新的變化，也就說在這個顯示區域總是顯示最新時間段的信息。那么，就需要在增加一個新時間點后，將原來顯示的信息平移出顯示區域一個時間點，不斷重復這個操作，就實現了實時的監控操作。

使用TeeChart的軸管理工具

    TeeChart提供了5個有關軸管理的工具，其中Axis Scroll、Axis Arrows兩個工具與軸的滾動密切相關，而由Axis Scroll實現軸滾動更為方便。

Axis Scroll軸滾動工具

    在TeeChart的圖表編輯器中，單擊Tools選項卡，單擊Add按鈕，顯示Chart Tools Gallery彈出窗口，如下圖1所示。

    在下圖1的Axis選項卡中選擇 Axis Scroll工具，然后單擊Add按鈕，這時圖表編輯器的Tools選項卡變?yōu)槿鐖D2所示的界面，坐標軸滾動工具Axis Scroll已處于激活狀態( Active=true)，并在Axis列表框顯示Bottom Axis關聯，即該軸滾動工具與Bottom Axis關聯。也就是說可以對這個軸進行滾動操作。

Axis Scroll工具的主要屬性

    Axis Scroll工具是一個TAxisScrollTool對象，其中包含TChartAxis對象，這是一個專門用來管理圖表坐標軸的對象，該對象的Scroll方法為滾動坐標軸提供了方便。如：

ChartTool1.Axis.Scrol1(1.0);

    實際上，只需要使用這個方法就可以實現滾動。當然，如果要對坐標軸實現其他操作可以利用工具提供的其他屬性、方法和事件。

代碼實現

    一個窗口區域顯示的數據點數是固定的，當點數超過指定值后，就應該加入新的點而移出最舊的點，這樣就是一個窗口滾動的過程。為了模擬實時監控狀態，可以利用定時器來實現，在定時器的 OnTimer事件中加入下列代碼

n:=Random(100);                           //隨機數發生器
Series1. Add(n, TimeToStr(Time));  //增加當前點，并在X軸上標注當前時間
Series1. RefreshSeries;                    //刷新序列
if Series1.Count >100 then             //判斷當前窗口的點數是否超過100個點
ChartTool1.Axis.Scroll(1.0);              //當大于100點時每次規動1.0個單位

    即窗口中的點數超過100時，移動1.0個單位。

應用實例

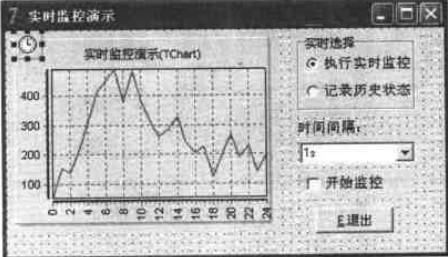

• 建立一個新工程，并按下表所示設置組件屬性，設計階段的界面如圖3所示。

    在ComboBox1Change事件中加入下列代碼，用于設定時間間隔，即數據采集頻率：

procedure TForm1.ComboBox1Change (Sender:Tobject);
begin
case ComboBox1. ItemIndex of
0: Timer1.Interval:=1000;
1: Timer1.Interval:= 500;
2: Timer1.Interval:=100;
end;
end;

• 在定時器的OnTimer事件中加入下列代碼，根據分組框的功能選擇，確定定時器的工作方式以及序列數據的追加、屏幕滾動等屬性。

procedure TForm1.Timer1Timer(Sender:TObject);
begin
n:=Random(100);
Series1.Add(n, TimeToStr(Time));
Series1.RefreshSeries;
if RadioGroup1.ItemIndex=0 then
  begin
  if Series1.Count >100 then
     ChartTool1.Axis Scroll(1.0);
  end
  else if RadioGroup1.ItemIndex=1 then
         begin
         Chart1.BottomAxis.Automatic:=true;
         end;
end;

    最后，在CheckBox1的OnClick事件中加入下列語句：

Timer1.Enabled:=CheckBox1.Checked;

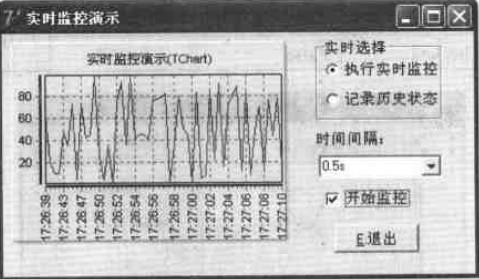

    該條語句用于控制定時器的打開與關閉以實現功能切換。該實例運行階段的界面如下圖所示。
