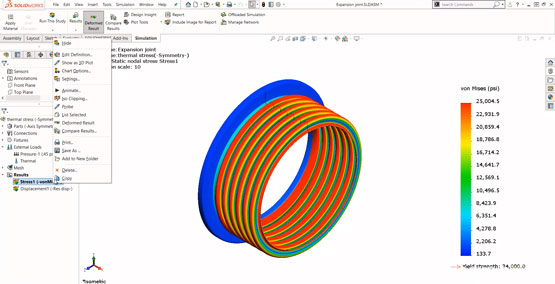

歡迎閱讀 SolidWorks Simulation 系列入門教程的第四部分。這一次,我們將引導你完成為仿真模擬研究分配夾具和載荷的過程。
如果你還沒有看到我們之前的教程,請點擊此處:
SolidWorks Simulation入門教程(一):介紹有限元分析
SolidWorks Simulation入門教程(二):準備幾何體
SolidWorks Simulation入門教程(三):分配材料
既然你已經知道如何為模型分配材料,那么接下來我們來談?wù)勅绾畏峙鋳A具和載荷。
首先,讓我們解釋兩種類型的加載選項:靜態和動態。如果施加的力與時間無關,則可以將問題定義為靜態問題。想象一下將保齡球輕輕地放在椅子上。傳遞到椅子上的負載緩慢施加,因此假設你可以忽略由加速度引起的力。
現在想象你從5英尺的高度將同樣的保齡球放到椅子上,由于施加載荷的時間很短,這將被認為是動態的。
動態問題指力與時間有關,因此需要考慮加速度,例如在撞擊或地震研究中。
我們此次將僅討論靜態分析。要運行靜態仿真模擬,必須正確約束模型,使其無法移動。SolidWorks Simulation提供可應用于面,邊和頂點的各種夾具類型。

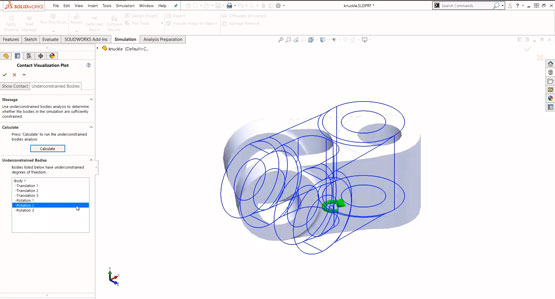

沒有夾具,我們的模型將能夠在x,y或z方向上平移。它也可以圍繞x,y和z軸旋轉。我們稱之為6“自由度”。
通過應用這些夾具,我們消除了自由度,一旦我們應用負載,就會阻止模型射入虛擬空間。
例如,如果我們想要將關節上的圓柱面完全固定,我們可以選擇“固定幾何體”并單擊面將其鎖定。

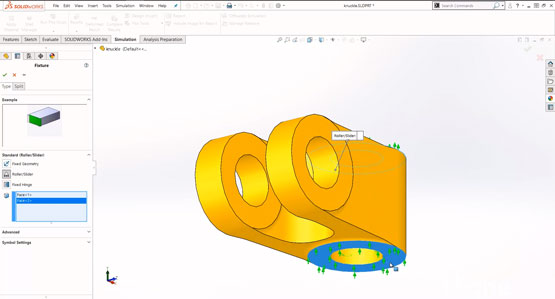

你還可以應用夾具,使面在其平面內自由移動,但防止其垂直移動到其平面。這稱為滾輪/滑塊條件,我們將用它來表示頂部和底部耐磨板位置。
這些僅僅是兩個示例,你還可以使用許多其他夾具類型來描述模型應該如何保持到位。
一旦移除了所有自由度,模型就被認為是完全約束的,我們已準備好應用載荷。

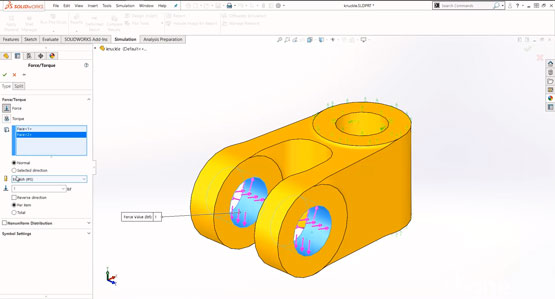

右鍵單擊External Loads文件夾,你將看到應用力,扭矩,壓力,重力,離心力和軸承載荷的選項。
你還可以定義遠程載荷或質量以考慮將附加到結構但未在CAD模型中表示的組件。這可以大大簡化網格劃分過程并顯著縮短解決時間。
如果需要研究熱效應,可以施加溫度載荷,看看金屬部件膨脹或收縮的程度,以及任何合成應力。
最后,如果你知道一個組件移動了多遠并想要計算移動它需要多大的力,我們就可以使用Prescribed Displacements選項。
感謝閱讀!
