使用SolidWorks“ S”鍵節省時間的最佳方法之一

原創|行業資訊|編輯：李燕|2019-10-23 11:55:23.213|閱讀 367 次

概述：小編告訴你別人不知道的一種SolidWorks技術，讓我們來看看吧。

# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>

相關鏈接：

您是否知道“ S”鍵是使用SolidWorks時節省時間的最佳方法之一？運行SolidWorks時，按鍵盤上的“ S”鍵以顯示快捷菜單。

當然可以定制。

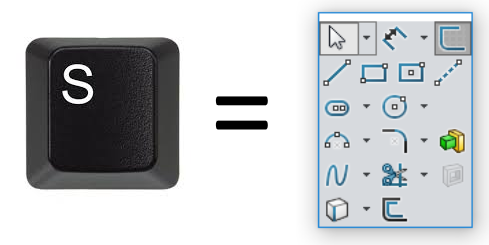

圖01 –按“ S”鍵顯示快捷菜單

SolidWorks四種模式

圖像02 – SolidWorks四種工作模式

SolidWorks基本上分為四個工作模式。零件，裝配體，工程圖和草圖模式。用戶可以根據使用的模式看到可用的不同命令集。例如，如果您以繪圖模式工作，則用戶可以在圖紙上創建新的投影視圖。如果在零件模式下工作，則沒有命令在工程圖模式下添加投影視圖。不同的SolidWorks命令響應這些不同的模式。

“ S”鍵菜單對

模式做出響應之所以“ S”鍵菜單是功能強大的工具，是因?yàn)樗梢宰詣?dòng)響應每種模式并自動消除不相關的項目。如果您在零件模式下工作，則按“ S”鍵將顯示一組與零件創建有關的命令。同樣，如果更改為匯編模式并按“ S”鍵，將顯示另一組命令。

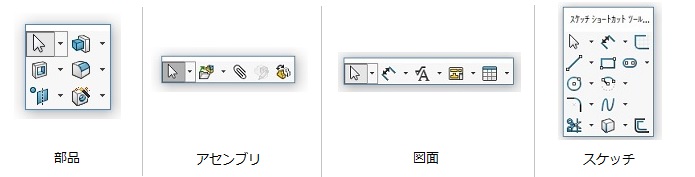

圖03 –“ S”鍵菜單的4種模式的默認菜單

在組裝模式下，默認的“ S”鍵菜單中顯示的命令包括“插入組件”和“配合”。在草圖模式下，默認的“ S”鍵菜單中顯示的命令包括“矩形角”和“智能尺寸”。SolidWorks用戶可以通過了解四種工作模式中每種模式顯示不同的“ S”鍵菜單來節省時間。

自定義“ S”鍵菜單

要最大化“ S”鍵快捷方式的效率，請自定義 “ S”鍵菜單。通過按“ S”鍵顯示快捷菜單時，單擊鼠標右鍵。顯示“用戶定義”按鈕。準備進行定制。

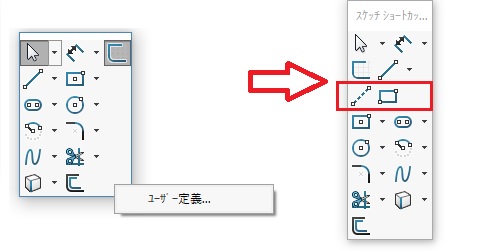

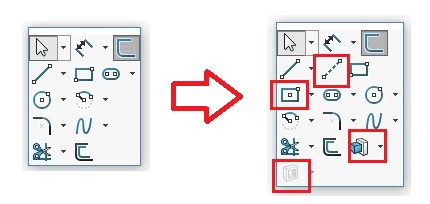

圖04 –在草圖模式下自定義“ S”鍵菜單

在上圖中，“中心線”和“矩形中心”命令已添加到草圖模式的“ S”鍵菜單中。您還可以看到可以添加功能命令。（盡管在草圖模式下自定義了“ S”鍵菜單。）在上圖中，在“草圖”模式下，“擠壓凸臺/基體”和“擠壓凸出”已添加到“ S”鍵菜單中。在典型的工作流程中，您經常會看到從草圖直接跳到“擠出”和“剪切”命令，這可以節省時間。

“ S”鍵快捷菜單是已添加到SolidWorks 2008的功能，因此可以更加有效地進行操作。“ S”鍵菜單的真正功能是可以自定義出現在菜單中的命令。完成最容易使用且適合您的工作流程的“ S”鍵。
