在SolidWorks中,我們可以利用布局草圖,自上而下地設計一個裝配體。您可以繪制一個或多個草圖,用草圖顯示每個裝配體零部件的位置。然后,可以在生成零件之前建立和修改設計。另外,您可以隨時使用布局草圖來在裝配體中作出變更。
使用布局草圖設計裝配體最大的好處,就是如果您更改了布局草圖,則裝配體及其零件都會自動隨之更新。您僅需改變一處即可快速進行更改。
在裝配體中建立一個布局草圖,其中以不同的草圖實體代表裝配體中的零件。按照整體設計思路,指定每個零部件的暫定位置。
在建構每個零部件時可參考布局草圖中的幾何體。用布局草圖來定義零部件的尺寸、形狀及其在裝配體中的位置;檢查確認每個零件都參考了此布局草圖。
在基于布局的裝配體設計中,您可以在自上而下和自下而上的設計方法之間來回切換。在設計周期內,您可以在任意點創建、編輯和刪除零件和塊,而且不會受到現有設計的任何限制。在概念設計階段,需要頻繁試驗和更改裝配體結構和零部件時,這種做法尤其有用。
我們打開一個新的裝配體。
在開始裝配體PropertyManager中,單擊生成布局。

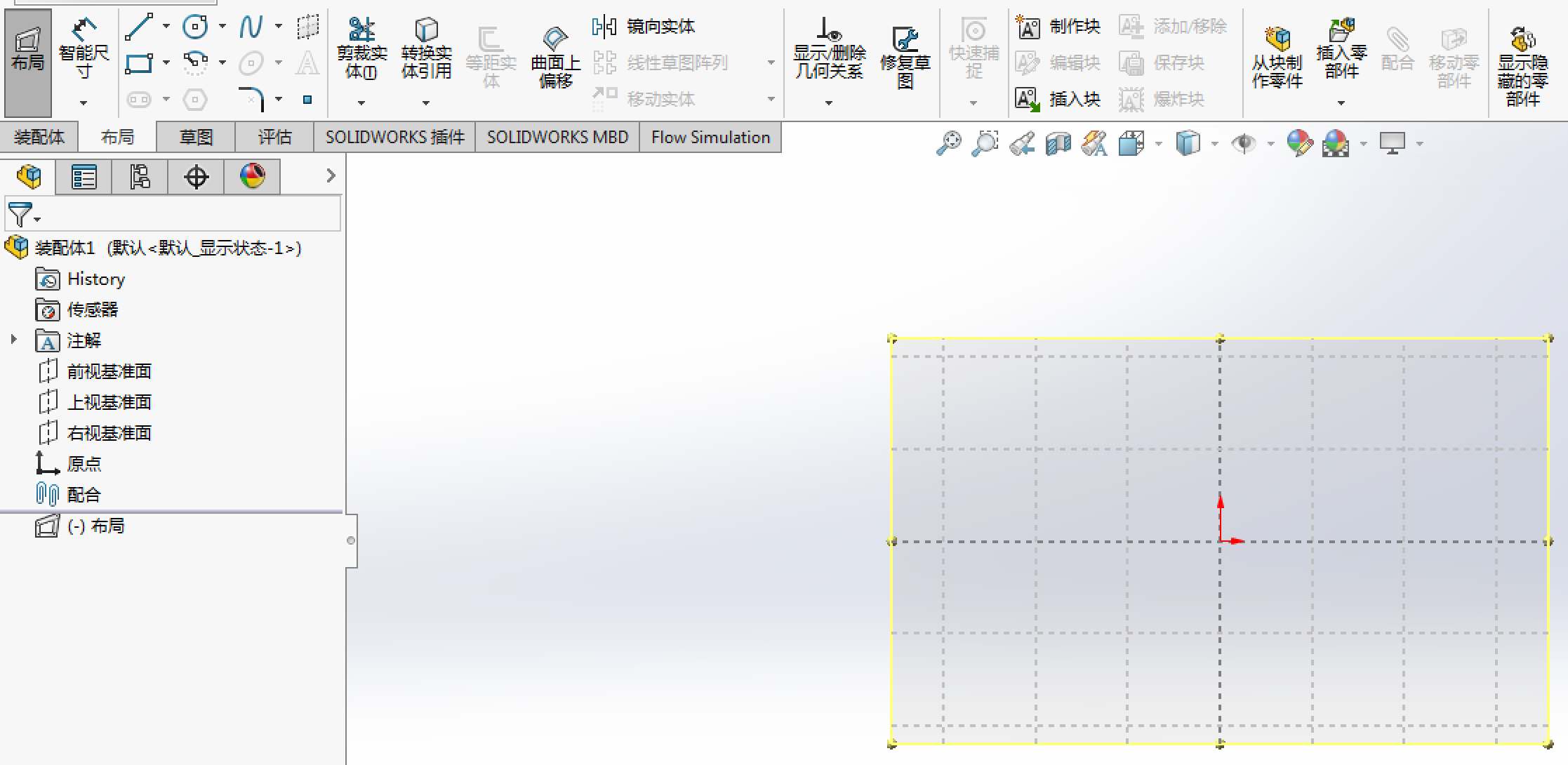

此時將打開一張3D草圖,布局現在FeatureManager設計樹中。
在塊中生成草圖實體和相關實體分組。
關閉塊和草圖。
