在SolidWorks裝配體中,插入零件是一個我們每天都要用到的功能,但你真的仔細看過它的功能么?

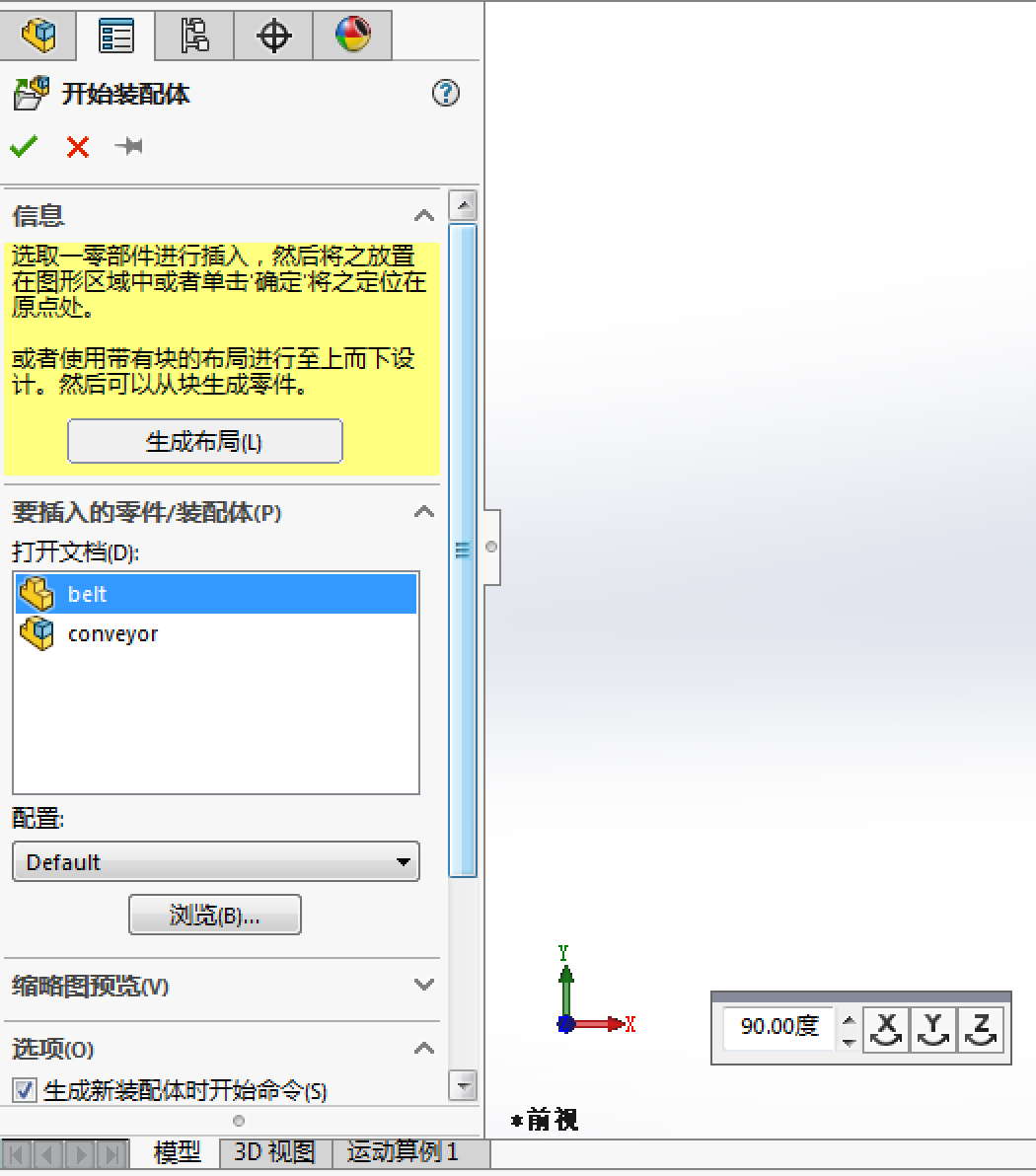

在現有SolidWorks裝配體中單擊 插入零部件(“裝配體”工具欄)或 插入 > 零部件 > 現有零件/裝配體。
通過單擊 新建(“標準”工具欄)或 文件 > ,創建裝配體文檔。
生成布局(創建新裝配體時可用)創建布局草圖。
要插入的零件/裝配體
打開文檔,列出之前保存且當前已打開的文檔。從列表中選擇一零件或裝配體,或單擊瀏覽打開一現有文件。
配置(在打開文檔中選擇了文檔時可用)列示選定零件或裝配體中可用的配置。從清單中選擇一配置。
縮略圖預覽
顯示您在要插入的零件/裝配體下選擇的零部件的預覽。
選項
生成新裝配體時開始指令
當您生成裝配體時,選擇打開,開始裝配體PropertyManager。如果您的第一個裝配體任務為插入零部件或生成布局之外的普通事項,清除選擇。
創建新裝配體時自動瀏覽
如果打開文檔下沒有可用的部件,則打開打開對話框,以便您可以瀏覽要插入的零部件。要禁用開始裝配體 PropertyManager 的行為,請清除此選項。
圖形預覽
選擇以在您的指針下的圖形區域中看到所選文檔的預覽。
使成為虛擬(M)
使您在插入的零部件成為虛擬零部件。使零部件成為虛擬零部件斷開外部零部件文件的鏈接并在裝配體文件內儲存零部件定義。例外情形:如果外部文件是派生零件,虛擬零部件將包含零件父系的參考引用。您可手工斷開虛擬零件中的外部參考引用。
封套
使您正在插入的零部件成為封套零部件。
顯示“旋轉”關聯工具欄 當您插入組件時,顯示“旋轉”關聯工具欄。 您可以使用關聯工具欄圍繞 X、Y 或 Z 軸旋轉組件。
