描述窗口

“描述窗口”  使您可以書面或口頭形式記錄項目數據，例如模型元素，形狀或圖表。對于書面內容，它可以是純文本或HTML文本，其格式如粗體，斜體，字體顏色等。

描述窗口概述

按鈕	名稱	描述
	加粗	粗體：將突出顯示的文本設置為粗體。 斜體：將突出顯示的文本設置為斜體。 下劃線：在突出顯示的文本下劃線。
	對齊方式	將突出顯示的文本的對齊方式設置為左側，中心或右側。
	訂購清單	有序列表：添加編號列表。 無序列表：添加帶有項目符號點的列表。
	字形	字體：選擇突出顯示的文本的字體系列。 字體大小：選擇突出顯示的文本的大小。 字體顏色：選擇突出顯示的文本的顏色。
	表：	添加一個表。
	背景顏色	選擇突出顯示的文本的背景色。
	清除格式	清除整個編輯器的格式，以將內容轉換為純文本。
	添加	添加鏈接：在描述中添加超鏈接。 添加圖像：在描述中添加圖像。 添加模型元素：在描述中添加模型元素鏈接。 添加屬性值：在描述中添加屬性值。 添加圖：將圖鏈接添加到描述中。
	模板	另存為模板：將當前描述另存為模板。 管理模板：刪除模板或?qū)⒛０逶O(shè)置為默認模板。
	找	在描述中搜索文本。
	記錄	記錄：記錄語音描述。 管理：添加或刪除音頻剪輯。您也可以鏈接到外部音頻文件。

注意：默認情況下，格式工具欄對于規范窗口中顯示的說明窗格是隱藏的。為了顯示格式工具欄，只需單擊編輯器。

浮動模式

 默認情況下，“  描述窗口”具有固定的位置和大小，這意味著您無法移動它或調整其大小。但是，您可以將其更改為“  浮動”  模式，以便   可以移動描述窗格并調整其大小。您甚至可以將其移出應用程序窗口。

要將“ 描述窗口”更改   為“  浮動”  模式，請 在“ 描述窗口 ”標題欄中單擊“  浮動 ”  。或者，您可以簡單地拖動窗格的標題欄以將其更改為浮動模式。

添加模型元素鏈接

1、確定插入模型元素的位置后，單擊  編輯器工具欄上的“ 添加模型元素”按鈕。

2、在“  選擇模型元素”  窗口中，選擇列表中的現有模型元素。如果要修改選定的模型元素，則可以單擊“  打開規格...”  ;按鈕。

3、最后，單擊  確定  按鈕進行確認。

4、因此，插入的模型元素的名稱將在下劃線的說明窗格中顯示。如果要預覽插入的模型元素，則可以右鍵單擊其名稱，然后 ;從彈出菜單中選擇“  顯示視圖”。 彈出“  顯示視圖”窗口后，您可以在“ 預覽”  窗口中對其進行  預覽。如果要查看圖上的實際模型元素，可以單擊“  轉到視圖” 按鈕。

語音說明

除了模型元素的文字描述之外，您還可以記錄語音描述或嵌入音頻文件。

錄音

1、在“ 描述”窗格頂部  ，單擊  。

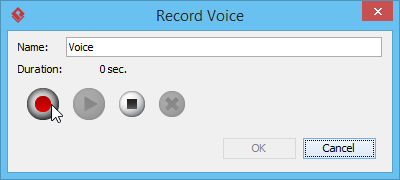

2、在“  錄音”  窗口中，單擊“  錄音” 按鈕開始錄音。

注意：在操作語音描述之前，請確保您的音頻輸入設備處于活動狀態。

3、要結束錄制時，請單擊“  停止”按鈕。

注意：按下“ 播放” 按鈕可以播放錄制的語音  。通過按“  清除” 按鈕再次記錄并重新運行前面的步驟。

4、在名稱的文本字段中輸入錄制的語音剪輯的名稱。

5、單擊  確定 按鈕 以確認記錄。

管理音頻片段

1、在“ 說明”窗格頂部  ，單擊旁邊的向下箭頭   。然后， 從下拉菜單中選擇“  管理… ”。

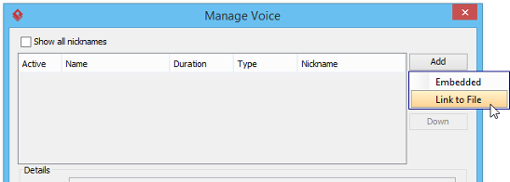

2、在“  管理語音”  窗口中，單擊“  添加” 按鈕，然后選擇 “  嵌入式” 或“  鏈接到文件”。

3、

4、如果選擇  Embedded，則在 彈出“ 錄制語音”窗口時錄制語音剪輯  ；如果選擇  鏈接到文件，則在 彈出“  打開”對話框時選擇一個音頻文件。

5、語音剪輯可以在Name的文本字段中重  命名。

6、您也可以選擇添加的音頻剪輯，然后單擊“  刪除”  將其刪除。

7、單擊確定按鈕 以確認更改。

定義詞匯表項目

可以將單詞或詞匯定義為詞匯表項目以進行說明。

1、突出顯示您想要定義的單詞或詞匯，然后右鍵單擊它。 從彈出菜單中選擇  將“ [突出顯示的術語]添加到詞匯表”以切換到  詞匯表網格。

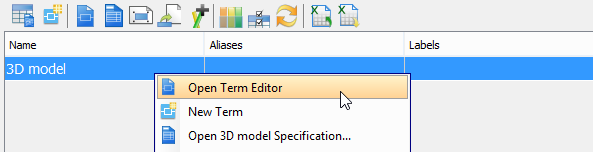

2、在“  詞匯表網格”中，從彈出菜單中單擊“  打開術語編輯器” ，以填寫有關新項目的更多詳細信息。或者，右鍵單擊該術語，然后 從彈出菜單中選擇“  打開術語編輯器 ”。

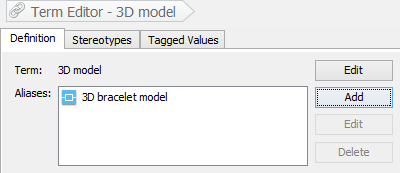

3、在“  術語編輯器” 頁面中，單擊“  添加”  按鈕以鍵入新項目的別名。

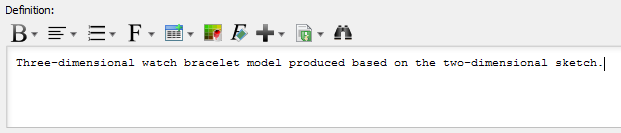

4、可以通過在Definition下的空格中輸入有關新項目的更多信息  。

注意：在“詞匯表網格”中，可以通過右鍵單擊術語并從彈出菜單中選擇Transit From > %SOURCE_ELEMENT_NAME%，跳至 定義術語的源。

拼寫檢查

當您不小心鍵入錯誤的單詞時，“  描述窗口”  可以為您提供幫助。

要進行更正，請右鍵單擊帶有紅色曲線的錯誤單詞，然后從彈出菜單中選擇建議的單詞之一。

此外，如果您鍵入的單詞是稀有單詞或新創建的單詞，則可以將新單詞添加到詞典中。右鍵單擊新單詞，然后 從彈出菜單中選擇“  添加到詞典 ”。下次鍵入該單詞時，不會再次將其標記為不正確的單詞。

=====================================================
