我們在這一篇中將拿一個小例子來和大家講一下。作為一位分析工程師,應該如何對一個產品進行評估,同時,給出設計、修改意見。

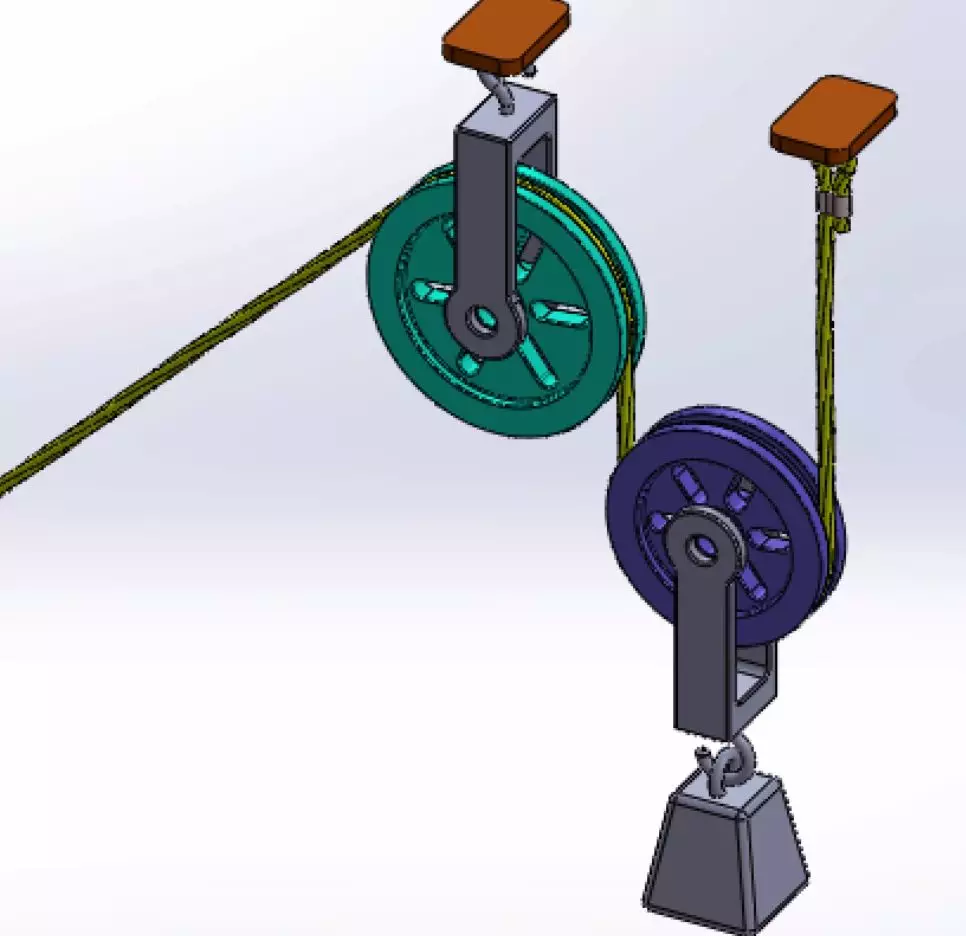

首先,我們選擇這個滑輪結構的一個小部分來做為分析的例子,如下:
在這一部分我們主要是分析一下,能夠承受多大的力保持不壞。

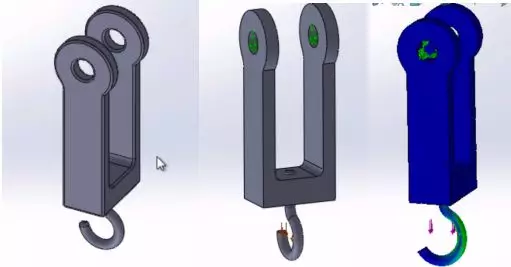

那么,我們就需要給他一個固定,同時,再給一個力,就像前三篇中我們講過的一樣;很簡單,固定我們就給到最上方的軸孔位置,力,就給下面的吊勾位置。
約束和載荷設置完成之后,我們就可以讓 SolidWorks Simulation 來自己劃分網格了,這也是使用 SolidWorks Simulation 最大的一個好處。
很多分析工程師,使用其他的分析軟件,網格一劃,就是畫上一個星期的(真的太費時了)。相對之下,SolidWorks 劃分網格,真的是方便很多。
之后,求解運算就是更簡單的方法了,我們只需要點擊運行,就好了。
對于結果,我們要如何才能讀懂結構?怎么樣來觀看ISO圖解?ISO圖解到底有什么用?

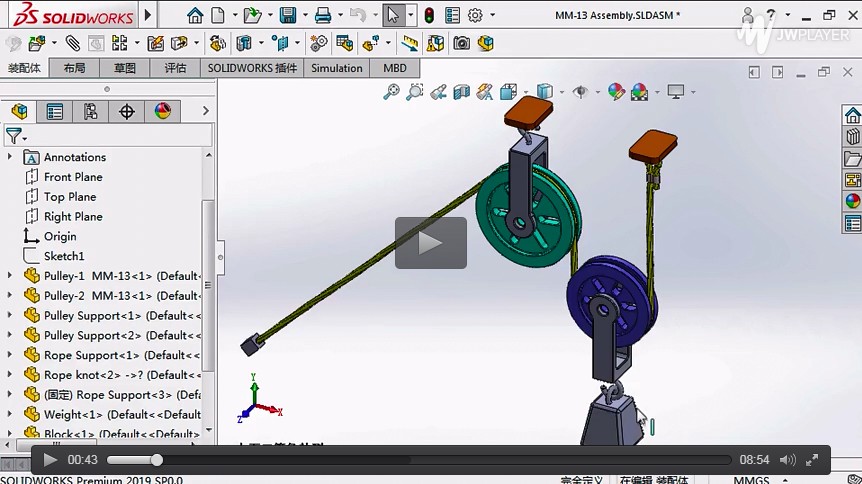

請觀看下列視頻,在視頻中你將會逐一得到解答。
往期操作視頻同樣精彩:
【操作視頻】SolidWorks Simulation入門仿真分析(第一課)
【操作視頻】SolidWorks Simulation入門仿真分析(第二課)
【操作視頻】SolidWorks Simulation入門仿真分析(第三課)
......
