概述:在人們的常識中,兩艘行進過程中的船是不能并排行駛的。那么我們將以SolidWorks Flow Simulation 中流體分析的方式來揭密這一過程的科學原因。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
在我們的常識中,兩艘行進過程中的船是不能并排行駛的。這其中不單是經驗之談,而是包含著科學道理的。為了方便理解,一個乒乓球的小實驗很好的驗證了兩個物體間流經高速液體時會不斷靠近的現象。
這中間包含一個非常簡單的科學知識:流體速度影響著物體表面的壓力。
如果想要以流體分析的方式去解釋這一過程的科學原因,需要以下幾個關鍵的環節和步驟。
步驟一:建立三維模型。
本例中,已通過 SolidWorks 軟件將對應的分析模型創建完成。
步驟二:為模型設置對應的分析邊界條件。
本例中,需要關注兩個目標點,入口速度、分析目標。
步驟三:解讀分析結果。

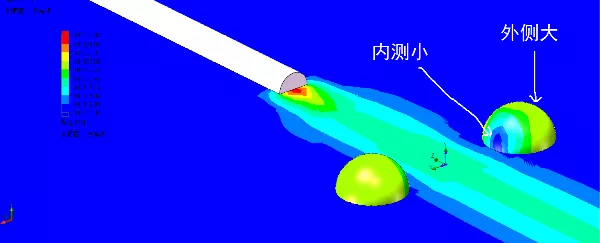

通過表面視圖的靜壓項目,是可以清楚的獲得乒乓球的作用力分布情況。外側大內測小,導致小球最終移動接近,乃至相撞。

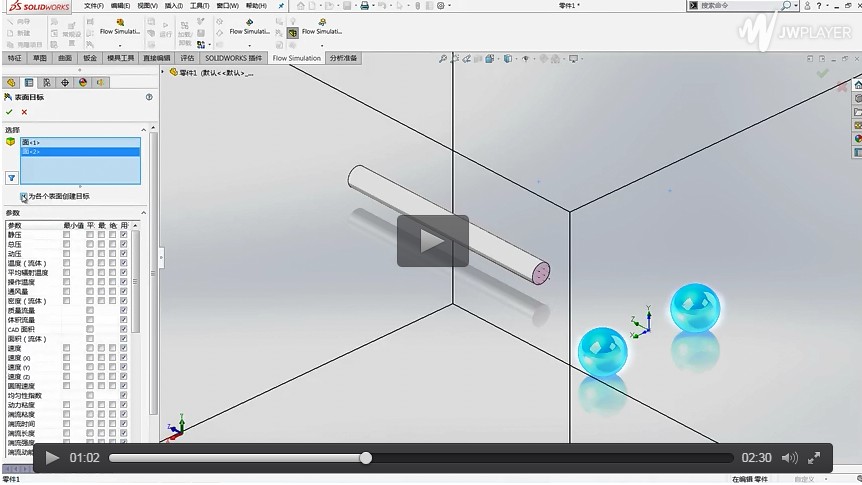

試驗分析的詳細操作過程請查看以下視頻。
