Edraw Max（億圖圖示）是一款綜合圖形圖表制作軟件，它包含豐富的實例和模版，幫助您輕松創建流程圖、網絡拓撲圖、組織結構圖、商業圖表、工程圖，思維導圖、軟件設計圖和平面布局圖等。

億圖采用更智能和人性化的繪制方式，最大程度幫助設計者降低工作量，更快捷闡述設計思想，提升創作靈感。今天將教導大家學習如何創建PERT圖表。

【下載Edraw Max最新試用版】

PERT圖表用于分析和記錄完成給定項目所涉及的任務，該項目通常用于項目管理。它由一系列任務框組成，兩者之間用箭頭連接，表示依賴關系。在任務框中，您可以放置任務名稱，負責人員和完成任務的預計時間的信息。對于估計的時間，您可以設置最佳時間，最差時間和兩者的平均值。

Edraw PERT圖表模板提供了創建PERT圖表所需的所有形狀和符號。借助簡單的界面和自動化工具，您只需幾分鐘即可創建具有專業外觀的PERT圖表。

①開始創建PERT圖表

打開Edraw，在開始頁面上單擊Project Management以查找PERT模板。雙擊模板以打開新的繪圖頁面。

②PERT圖表符號

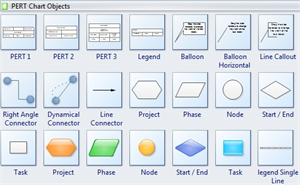

在繪圖頁面的左側，可找到庫中PERT圖表的所有形狀和符號。

③將PERT任務框拖到開始繪圖

從庫中，拖動PERT任務框并放在繪圖頁面上。（有三種不同的任務框設計，標識為PERT1，PERT2和PERT3，可以選擇任何一種你喜歡的。）

④任務框的基本設置

通過功能區中的上下文工具，您可以添加或刪除行和列，合并或拆分單元格，分配列和行，設置邊框和邊距等。

⑤更改任務框大小

1. 更改表格大小：拖動綠色調整大小手柄以更改表格大小。
2. 更改列和行的大小：將鼠標光標放在兩個單元格之間的線上并拖動，就像excel的方式一樣。

⑥更改任務框填充顏色

1. 選擇要更改顏色的區域：通過在按住左按鈕的同時移動鼠標來選擇整個形狀或子形狀。所選區域將變為紫色。
2. 用喜歡的顏色填充區域：有兩種選擇。一種是從頁面底部的快速訪問顏色欄中選擇一種顏色。第二種是從“ 主頁”選項卡的“ 填充”按鈕中選擇一種顏色。閱讀填充，陰影和模式以了解有關填充功能的更多信息。

⑦使用動態連接器連接任務框

1. 從庫中拖出連接器并接近框中出現的藍色X標記；
2. 當它變為紅色時，松開鼠標，連接器將被卡住并與盒子粘在一起；
3. 以相同方式將連接器的另一端與另一個盒連接。

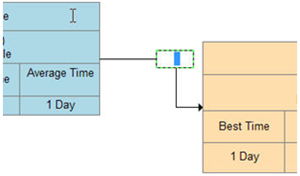

⑧添加連接器的說明

雙擊連接器，將顯示一個文本框。鍵入文本，然后單擊外部區域以完成編輯。

如果你有任何問題或意見，可在下方評論區留言，點擊資源列表查看更多教程資源~
