Visual Paradigm教程：如何創建網絡圖？

翻譯|使用教程|編輯：吳園園|2019-07-10 10:21:58.920|閱讀 684 次

概述：Visual Paradigm是包含設計共享、線框圖和數據庫設計新特性的企業項目設計工具。本教程將講解如何使用我們的工具創建網絡圖。

# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>

相關鏈接：

【點擊下載Visual Paradigm最新版本】

想創建網絡圖？本教程將為您提供網絡圖的介紹，并告訴您如何使用我們的網絡圖軟件創建網絡圖。

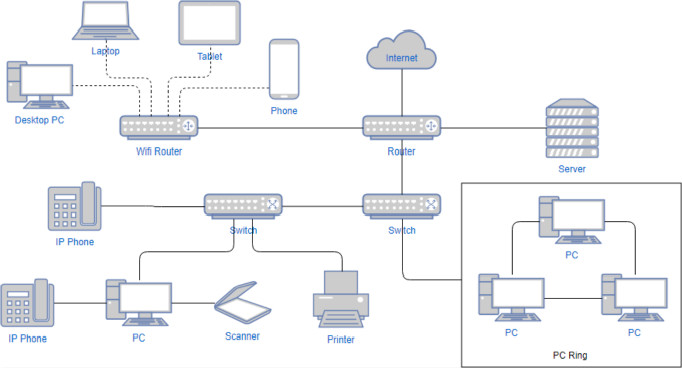

什么是網絡圖？

網絡圖顯示了計算機和網絡設備（例如路由器，交換機等）如何在網絡中相互連接。它廣泛用于網絡架構設計。網絡圖的典型用途是通過研究計算機和設備如何連接和相互關聯來跟蹤網絡問題。

網絡圖的目的
網絡圖可視化域下網絡設備的結構。它顯示了網絡中涉及的設備（例如路由器，集線器，防火墻等）以及它們?nèi)绾蜗嗷ソ换ァ?br/>網絡圖具有豐富的符號集，可以輕松地顯示不同類型的網絡。
如何繪制網絡圖？
1：從主菜單中選擇Diagram> New。

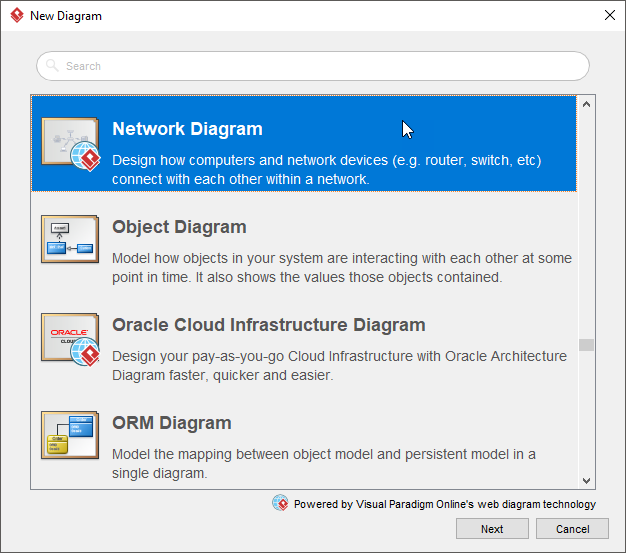

2：在New Diagram窗口中，選擇Network Diagram，然后單擊Next。
