想要創建數據流圖（DFD）？ 我們將為您提供有關DFD的介紹，并告訴您如何使用我們的DFD軟件創建DFD。

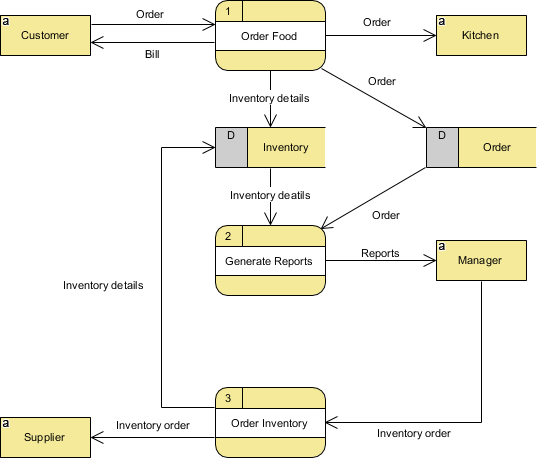

什么是數據流圖？

數據流圖（DFD）是在軟件設計中經常使用的圖。 它直觀地表示給定系統中整個過程的數據流。 DFD顯示將輸入到進程和從進程輸出的信息類型以及將存儲數據的位置。

數據流圖的目的

典型的信息系統涉及處理大量信息和過程。數據流圖的目的是以系統的范圍和邊界來查看整個系統，同時說明組件之間信息的移動。 DFD的重點是整個系統的數據流，而不是流程。 DFD允許讀者通過了解所涉及信息的種類和流量，輕松了解系統的運行方式。

DFD類型

DFD有兩種主要類型：物理和邏輯。

物理DFD：通過顯示系統的“實現方式”，重點關注系統的物理方面

邏輯DFD：重點關注系統的更高級別視圖以及它將實現的“內容”。

數據流圖級別

與其他圖表不同，DFD可以根據它們用于服務的目的在不同級別繪制。

上下文數據流圖

上下文DFD有時被稱為0級DFD。它是所有人中的頂級圖表，它說明了整個系統與任何外部實體的關系。

數據流圖級別1

1級DFD是上下文DFD下的級別。它說明了系統中的主要功能。級別1通過包含更多詳細信息來細分上下文級別。它表示數據如何進入和退出系統，存儲位置以及基本過程如何將其從一種形式轉換為另一種形式。

數據流圖級別2

2級DFD（或進一步）深入細節。它顯示了數據如何在系統的主進程中流動。

您應該根據需要創建多個級別的DFD，直到達到所需的詳細程度。

如何繪制數據流圖？

●從主菜單中選擇Diagram> New。

●在New Diagram窗口中，選擇Data Flow Diagram并單擊Next。

●選擇現有DFD模板，或選擇“Blank”以從頭開始創建。 點擊Next。

●輸入圖表名稱，然后單擊“OK”。

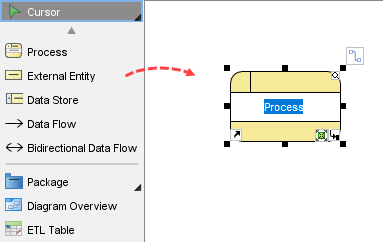

●從圖表工具欄中拖放形狀。

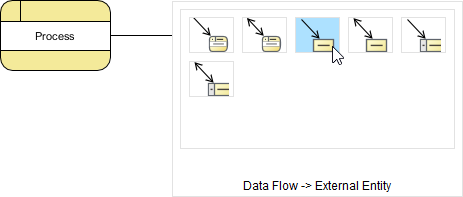

●使用資源目錄完成圖表。 將鼠標指針移到形狀上。 按資源圖標并將其拖出，然后選擇要創建的形狀。 將自動為您創建連接器。

●完成后，您可以將圖表導出為圖像（JPG，PNG，PDF，SVG等）并與您的朋友或同事共享（項目>導出>活動圖表作為圖像...）。
