UML 2教程-對象圖
對象圖
對象圖可以視為類圖的特殊情況。對象圖使用類圖的元素的子集,以便強調某個時刻的類實例之間的關系。它們對于理解類圖很有用。它們沒有顯示任何與類圖不同的體系結構,但是反映了多樣性和角色。
類和對象元素

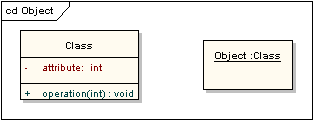

下圖顯示了類元素和對象元素之間的外觀差異。注意,class元素由三部分組成,分為名稱,屬性和操作部分;默認情況下,對象元素沒有分隔。名稱的顯示也不同:對象名稱帶有下劃線,并且可以顯示實例化對象的分類器的名稱。
運行時狀態
分類器元素可以具有任意數量的屬性和操作。這些沒有顯示在對象實例中。但是,可以定義對象的運行時狀態,以顯示特定實例中屬性的設置值。
示例類和對象圖

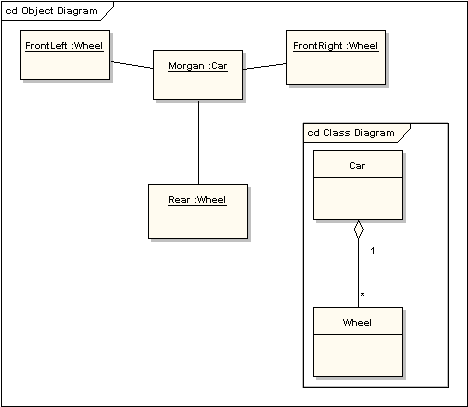

下圖顯示了帶有定義類圖插入的對象圖,并說明了可使用對象圖測試類圖中分配的多重性的方式。汽車類比車輪類具有1到許多的倍數,但是如果改為選擇1到4的倍數,則該對象圖中所示的三輪汽車是不允許的。
=====================================================
