UML配置文件

Enterprise Architect具有通用的UML配置文件機制，用于加載和使用不同的配置文件。用于Enterprise Architect的UML概要文件在XML文件中以特定格式指定-請參見以下示例。這些XML文件可以在項目瀏覽器的“資源”頁面中導入到EA中。導入后，您可以將Profile元素拖放到當前圖上。EA將在新元素上附加構造型，標記值和默認值，注釋，甚至是圖元文件（如果已指定）。您還可以將屬性和操作拖放到現有類上，并立即將它們添加到指定的構造型，值等中。

為了幫助您入門，下面提供了一些配置文件，供您下載和導入EA。隨著時間的推移，我們將擴展個人檔案的范圍，每個個人檔案的內容以及每個個人檔案中可能的自定義程度。請記住，您始終可以創建自己的配置文件來描述開發環境特有的建模方案。下面還將提供有關使用“個人檔案”的更多詳細信息。

在Enterprise Architect中使用UML配置文件

導入UML配置文件

要導入配置文件，您將需要一個合適的配置文件XML文件（如上面提供的示例中所示）。如果概要文件包含對任何圖元文件的引用，則它們應與XML概要文件位于同一目錄中。

要導入配置文件，請按照以下步驟操作：

1、右鍵單擊“資源”視圖中的“ UML配置文件”樹節點，然后從上下文菜單中選擇“ 導入配置文件 ”-如右圖所示。

2、“導入UML配置文件”對話框將打開。

3、使用瀏覽按鈕找到要導入的XML配置文件。

4、為配置文件中定義的所有構造型設置所需的導入選項-您可以選擇導入：

• 元素大小是/否-選中此項以導入元素大小屬性。

• 顏色和外觀是/否-選中此選項可導入顏色（背景，邊框和字體）和外觀（邊框厚度）屬性。

• 備用圖像是/否-選中此選項以導入圖元文件圖像。

• 代碼模板是/否-選中此項以導入代碼模板（如果存在）。

• 覆蓋現有模板是/否-選中此選項以覆蓋當前項目中定義的所有現有代碼模板。

5、按導入。

導入UML配置文件

使用輪廓元素

右側顯示的圖像詳細說明了UML業務配置文件的配置文件分支和可用的原型UML元素

您可以通過以下方式使用配置文件元素：

• 可以將類和接口之類的元素直接從資源窗口拖動到當前圖


• 可以將屬性拖到主機元素（例如，類）上-它們將自動添加到元素要素列表中


• 操作就像屬性-在主機元素上拖動以添加操作


• 通過在瀏覽器中選擇鏈接，例如關聯，通用性，依賴性，然后單擊圖中的開始對象并拖動到結束對象（與添加普通鏈接的方式相同。該鏈接將添加新的構造型）和標記的值信息。


• 可以通過將鏈接結束元素拖動到圖中的“關聯”末端上來添加“關聯末端”。

刪除個人資料

要刪除配置文件，請右鍵單擊該配置文件以刪除并選擇“刪除配置文件”上下文菜單選項。注意，這不會對已經使用此配置文件定義的元素產生不利影響。如果正在使用通過概要文件導入的構造型，則刪除概要文件時不會將其從模型中刪除。

重新載入個人資料

要重新加載配置文件，您首先如上所述刪除配置文件，然后再次導入。EA的未來版本將包含刷新配置文件的功能。

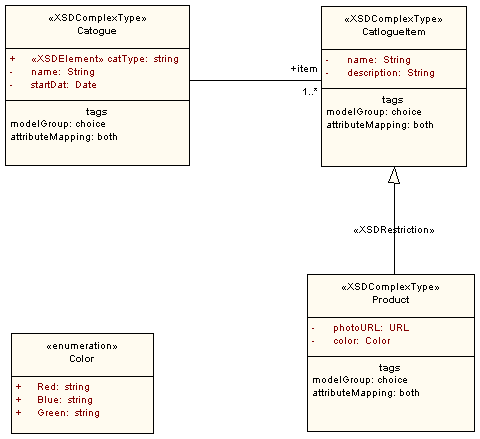

使用Profile元素構建的示例圖說明了構造型和標記值的顯示：

=====================================================
