CASE軟件Enterprise Architect教程：UML（一）

翻譯|使用教程|編輯：吳園園|2019-07-10 13:50:26.307|閱讀 1042 次

概述：統一建模語言（UML）已迅速成為構建面向?qū)ο筌浖?事實標準。本教程主要講了UML的簡要介紹和技術概述。

相關鏈接：

統一建模語言（UML）已迅速成為構建面向?qū)ο筌浖氖聦?shí)標準。本教程提供了Enterprise Architect支持的13個UML圖的技術概述。UML 2語義在UML 2.0教程中有詳細解釋。

什么是UML？

Object Management Group (OMG)規范規定：

“統一建模語言（UML）是一種圖形化語言，用于可視化，指定，構建和記錄軟件密集型系統的工件.UML提供了編寫系統藍圖的標準方法，包括業務流程和概念性事務。系統函數以及編程語言語句，數據庫模式和可重用軟件組件等具體事物。”

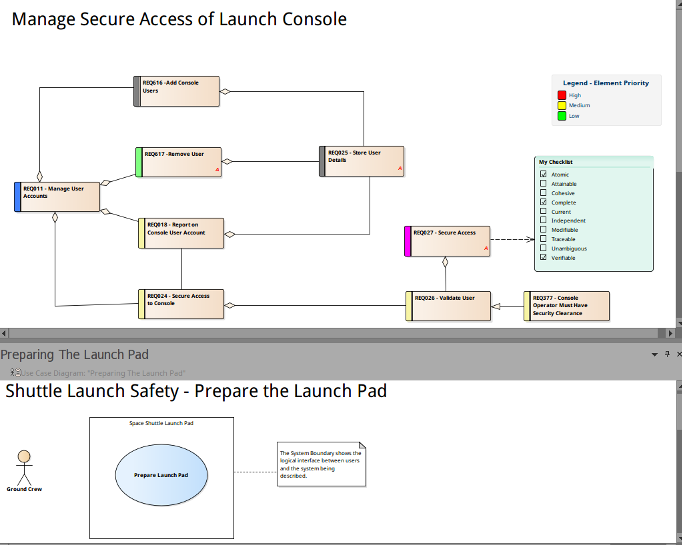

CASE軟件Enterprise Architect教程：UML（一）

這里要注意的重點是UML是用于指定而不是方法或過程的“語言”。UML用于定義軟件系統; 詳細說明系統中的工件，記錄和構造 - 它是編寫藍圖的語言.UML可以以各種方式用于支持軟件開發方法（例如Rational Unified Process） - 但是本身并未指明該方法或過程。

UML定義以下域的表示法和語義：

●用戶交互或例模型用 - 描述系統和用戶之間的邊界和交互。在某些方面對應于需求模型。

●交互或通信模型 - 描述系統中的對象如何相互交互以完成工作。

●狀態或動態模型 - 狀態圖表描述了類隨時間推移所呈現的狀態或條件。活動圖描述了系統將實施的工作流程。

●該邏輯或類模型 -描述類和對象，這將彌補系統。

●物理組件模型 - 描述組成系統的軟件（有時是硬件組件）。

●在物理部署模型 -描述物理架構和組件對硬件架構的部署。

UML還定義了用于擴展UML以滿足特定需求的擴展機制（例如，業務流程建模擴展）。

本教程的第2部分UML（二）將介紹如何使用UML定義和構建實際系統。
