Enterprise Architect是一個對于軟件系統開發有著極好支持的CASE軟件(Computer Aided Software Engineering)。EA不同于普通的UML畫圖工具(如VISIO),它將支撐系統開發的全過程。在需求分析階段,系統分析與設計階段,系統開發 及部署等方面有著強大的支持,同時加上對10種編程語言的正反向工程,項目管理,文檔生成,數據建模等方面。可以讓系統開發中各個角色都獲得最好的開發效率。
物理或部署模型提供了組件在整個系統基礎架構中的部署方式的詳細模型。它詳細介紹了網絡功能,服務器規格,硬件要求以及與部署建議系統相關的其他信息。

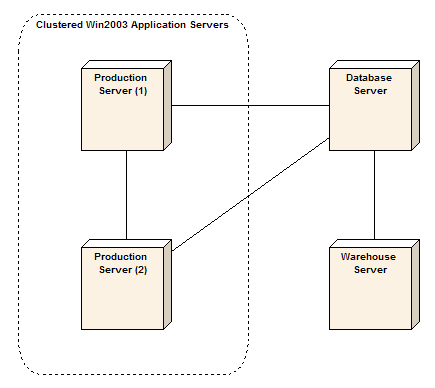

部署視圖

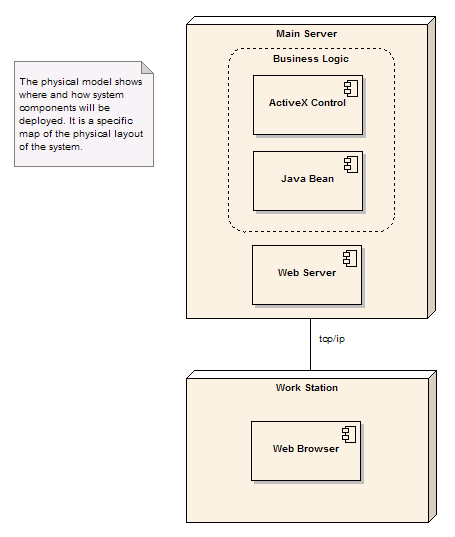

物理模型
物理模型顯示了系統組件的部署位置和方式。它是系統物理布局的特定映射。部署圖說明了系統在生產(或測試)環境中的物理部署。它顯示了組件的位置,服務器,機器或硬件。它可以說明網絡鏈接,LAN帶寬等。
節點用于描述用于將組件部署到生產環境中的任何服務器,工作站或其他主機硬件。您還可以指定節點之間的鏈接,并為它們分配構造型(例如TCP / IP)和要求。節點還可能具有性能特征,最低硬件標準,操作系統級別等。
